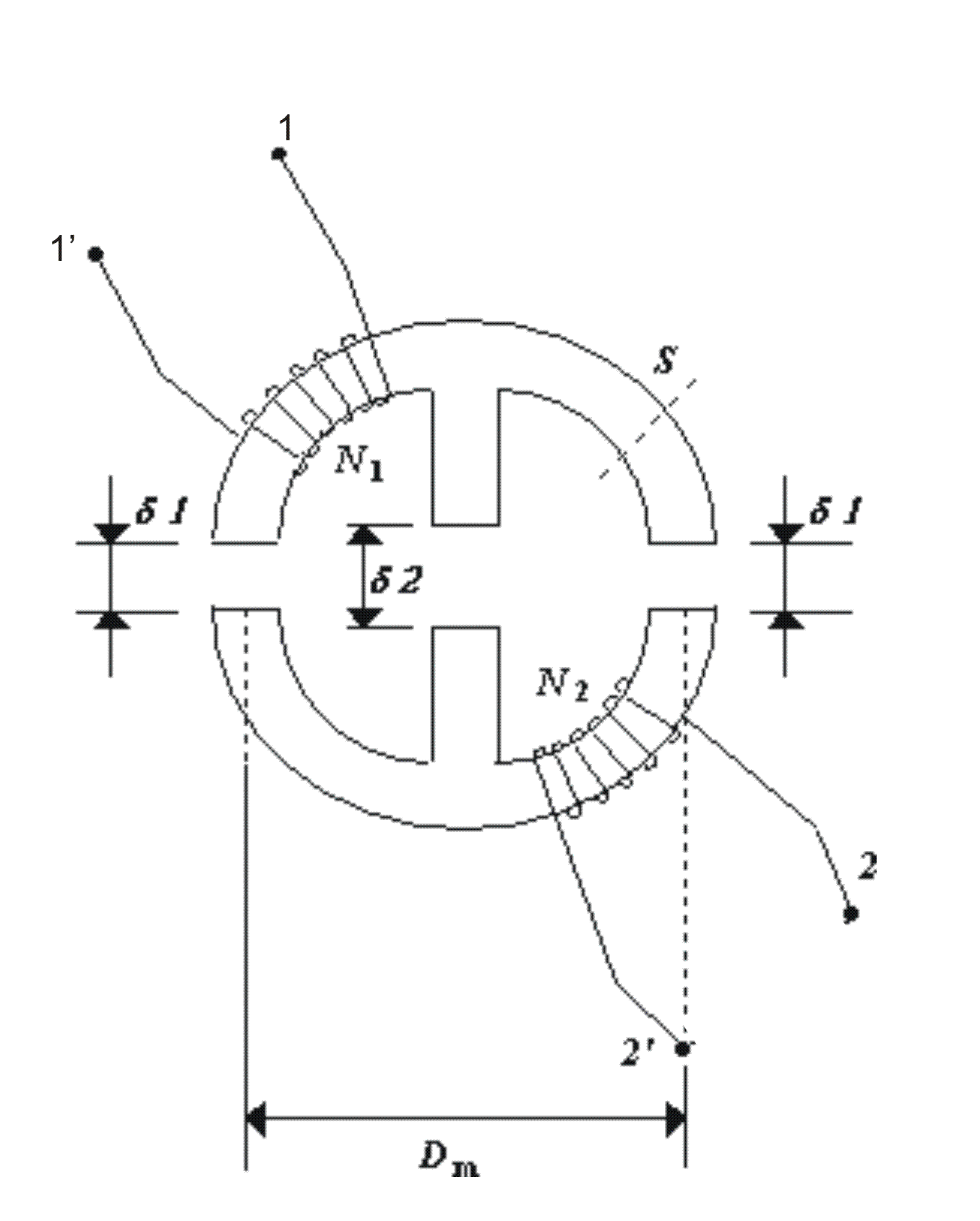

Dato il circuito magnetico di figura, calcolare la matrice delle induttanze ai morsetti 1-1' e 2-2'.
[L1=58,7 mH; L2=14,67 mH; M=19,43 mH; pallini in 1 e 2']
|
N1 = 1000 N2 = 500 µr = 1000 Dm = 10 cm S = 4 cm2 δ1 = 5 mm δ2 = 10 mm |
|
Dato il circuito magnetico di figura, calcolare la matrice delle induttanze ai morsetti 1-1' e 2-2'.
[L1=58,7 mH; L2=14,67 mH; M=19,43 mH; pallini in 1 e 2']
|
N1 = 1000 N2 = 500 µr = 1000 Dm = 10 cm S = 4 cm2 δ1 = 5 mm δ2 = 10 mm |
|
